數據準備

已有的等高線數據要確保帶有高程屬性，高程字段應為雙精度類型，例如：

高程點/線柵格化

在 MapGIS 6.7 DTM分析中，支持Grd和TIN兩種類型的高程模型，根據已有等高線創建兩類高程數據使用DTM分析 -> 處理點線菜單 -> 高程點/線三角化 或 高程點/線柵格化，高程點/線柵格化步驟如下：

1 啟動DTM分析模塊，通過文件菜單 -> 打開數據文件... -> 線數據文件，打開已有的等高線數據，如上圖所示。

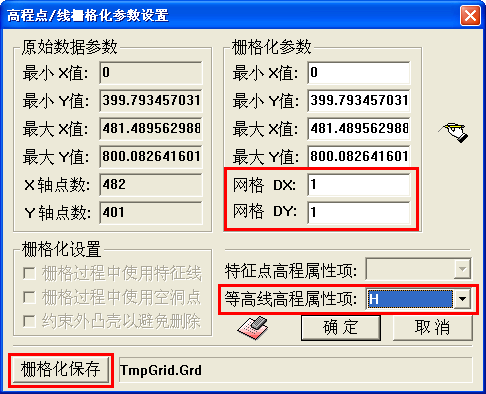

2 選擇處理點線菜單 -> 高程點/線柵格化，在打開的如下對話框中分別設置如下參數，設置完畢確定退出，系統根據設置創建Grd數據，處理完畢提示結束。

網格 DX/DY：要生成的Grd網格數據的橫向/縱向分辨率，為單個網格對應的坐標范圍。與X/Y 軸點數對應，數據范圍不變的情況下，網格DX/DY的值越小，則X/Y軸點數越大，生成Grd數據越大。

等高線高程屬性項：選擇高程字段。

柵格化保存：設置生成Grd文件的保存路徑及名稱。

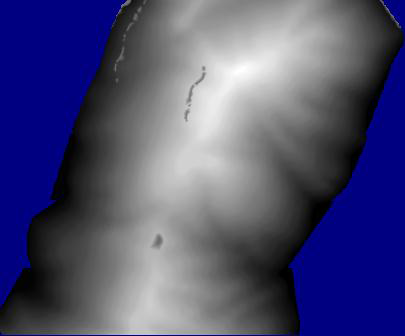

3 查看生成的高程數據：如上圖所示，通過工具欄的“打開高程數據文件”打開上一步生成的Grd文件，如下圖所示。

高程點/線三角化

根據等高線創建TIN類型高程數據的一般步驟如下：

1 啟動DTM分析，打開等高線數據。

2 選擇處理點線菜單 -> 高程點/線三角化，選擇高程字段后確認，系統即進行創建TIN操作。

3 保存TIN數據：如下圖，關閉當前數據窗口，系統提示保存數據，設置路徑及名稱。

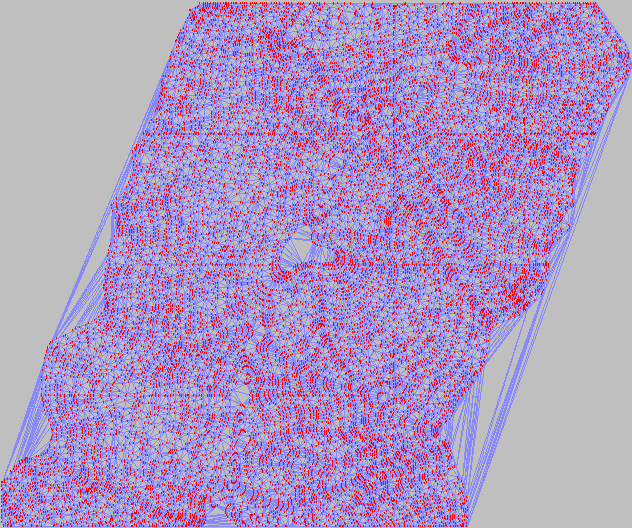

4 查看TIN數據：?jiǎn)螕艄ぞ邫诖蜷_(kāi)高程數據文件按鈕，添加上一步保存的TIN文件，如下圖所示。
